UV消光浆(哑浆)

2019-04-15 2351

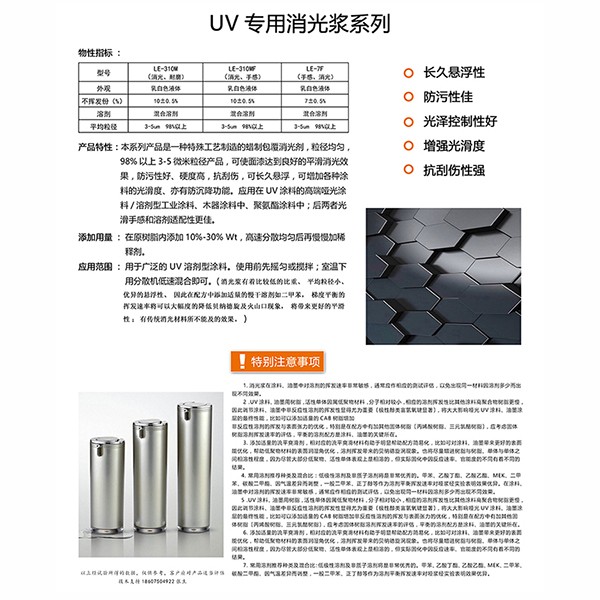

消 光 浆

 属      性:UV消光剂

物性指标:

型号

LE-310M(消光、耐磨)

LE-310MF(消光、手感)

LE-7F(手感、消光)

外观

乳白色液体

乳白色液体

乳白色液体

不挥发份(%)

10±0.5%

10±0.5%

7±0.5%

溶剂

混合溶剂

混合溶剂

混合溶剂

平均粒径

3-5um  98%以上

3-5um  98%以上

3-5um  98%以上

特     性:

     本系列产品是一种特殊工艺制造的蜡制包覆消光剂,粒径均匀,98%以上3-5微米粒径产品,可使面漆达到良好的平滑消光效果,防污性好、硬度高,抗刮伤,可长久悬浮,可增加各种涂料的光滑度、亦有防沉降功能。应用在UV涂料的高端哑光涂料/溶剂型工业涂料、木器涂料中、聚氨酯涂料中;后两者光滑手感和溶剂适配性更佳。

   · 长久悬浮性

   · 防污性佳

   · 光泽控制性好

   · 增强光滑度

      . 抗刮伤性强

添  加  量:在原树脂内添加10%-30% Wt,高速分散均匀后再慢慢加稀释剂。

应用范围:用于广泛的UV溶剂型涂料。使用前先摇匀或搅拌;室温下用分散机低速混合即可。消光浆有着比较低的比重、平均粒径小、优异的悬浮性、因此在配方中添加适量的慢干溶剂如二甲苯,梯度平衡的挥发速率将可以大幅度的降低贝纳德旋及火山口现象,将带来更好的平滑性;有传统消光材料所不能及的效果.

参 考 配 方:

材料名称

添加量a

b

材料名称

添加量c

d

6官PUA

50

50

6官PUA

50

50

甲苯

50

50

乙酸丁酯

50

50

184

3

3

184

3

3

二甲苯

10

20

二甲苯

10

20











对   比

100um黑白格刮涂、表干快、溶剂挥发过程中涂层桔皮严重,厚滩部分有细微纹裂状,均膜区哑光效果显著,经溶剂基本挥发完紫外线固化后哑度一致性高、清晰度良好、手感一般。

100um黑白格刮涂,表干适中、溶剂挥发过程中涂层外观亮润,厚滩部分光亮、油润、均膜区哑度效果显著,经溶剂挥发完经紫外线固化哑度一致且手感更润、清晰高、无雾影













对   比

混合液粘度比配方a低,100um黑白格刮涂,表干一般、溶剂挥发过程量所显细小纹,均膜区哑度一致,溶剂挥发完经紫外线固化后哑度一致手感好、清晰高

混合液比a、b、c粘度均稍低,100um黑白格刮涂,表干均比a、b、c慢且亮润,厚滩部分光亮,均膜区哑度比a、b、c均稍亮润一致,溶剂挥发经同样条件紫外线固化后哑度一致、无影雾、手感润滑

特别注意事项:

1.消光浆在涂料、油墨中对溶剂的挥发速率非常敏感,通常应作相应的测试评估,以免出现同一材料因溶剂多少而出现不同效果。

2 .UV涂料、油墨用树脂,活性单体因属低聚物材料,分子相对较小,相应的溶剂挥发性比其他涂料高聚合物树脂更慢,因此调节涂料、油墨中非反应性溶剂的挥发性显得尤为重要〔极性醇类富氢氧键显著〕,将大大影响哑光UV涂料、油墨涂层的最终性能,比如可以添加适量的CAB树脂增加非反应性溶剂的挥发与表面张力的优化,特别是在配方中有加其他固体树脂〔丙烯酸树脂、三元氯醋树脂〕,应考虑固体树脂溶剂挥发速率的评估,平衡的溶剂配方是涂料、油墨的关键所在。

3. 添加适量的流平爽滑剂,相对应的流平爽滑材料有助于明显帮助配方简易化,比如可对涂料、油墨带来更好的表面能优化,帮助低聚物材料的表面润湿角优化,溶剂挥发带来的贝纳德旋涡现象。也将尽量增进树脂与树脂、单体与单体之间相溶性程度,因为尽管大部分低聚物、活性单体表观上是相溶的,但实际固化中因反应速率、官能度的不同有着不同的结果。

4. 常用溶剂推荐种类及混合比:低极性溶剂及非质子溶剂将是非常优秀的。甲苯、乙酸丁酯、乙酸乙酯、MEK、二甲苯、碳酸二甲酯、因气温差异而调整,一般二甲苯、正丁醇等作为溶剂平衡挥发速率对哑浆经实验表明效果优异。


总      结: 以甲苯、乙酸丁酯为单溶剂时涂层表干与涂层表干后效果一般,在同质情况下二甲苯添加到 20左右总体效果优于未添加,说明二甲苯材料添加量以及其挥发速率对哑浆的平滑性影响显著,因此在UV哑光漆中对于适量的二甲苯调整有利于哑浆在喷涂的消光效果、排布状态影响显著,以上均我公司自行简易实验对比,仅供参考,不作最终产品性能表述

包     装: 15KG/桶

储       存: 远离热源、火源,开罐后尽快使用完。


以上经试验所得的数据,仅供参考,客户应对产品适当评估

详情请咨询18607504922张生
